風電光伏電場箱變電纜管道孔洞口封堵解決方案
2017-06-20
風電光伏電場箱變電纜管道孔洞口封堵解決方案。【株洲完全科技-電纜管道孔洞口封堵全能服務商 電話:18607335704 QQ: 3423913707】隨著經濟迅猛發展，對能源的需求量越來越大，有限的能源儲藏量和無限增長的能源需求量造成了能源供需之間存在嚴重的不平衡。資源的過度開發，使得生態環境受到嚴重的破壞，傳統能源嚴重短缺，能源爭奪的問題愈演愈烈。新能源的開發和利用，全球能源發展的大勢所趨，是緩解能源供需壓力的有效途徑。相對于傳統能源來說，風能、太陽能作為可再生能源，發展?jié)摿薮螅C合效益高。如今，大力開發新能源，重視風能、太陽能的開發和利用，能為全球能源領域的研究重點和熱點。風電光伏開發，近年來得到了世界各國的大力推廣和發展。尤其是光伏電場箱變的問題解決越來越成熟。尤其是針對于電纜的安裝鋪設這一塊，標準要求越來越明確，株洲市完全科技有限公司，長期致力于電纜管道封堵新科技產品研發，對于電纜管道孔洞口封堵積累了相當多的現場操作經驗，特分享以下風電光伏電場箱變電纜管道孔洞口封堵解決方案，希望能幫助到大家!
一、戶外箱變系統電纜管孔的封堵處理
風能、光伏電場多建造在高山、寬闊水面等風能、光照條件充足的環境中，由于地形條件限制，與風機、光伏陣列配套的前端箱變系統大多選擇就近設置在野外，站房設施簡陋。

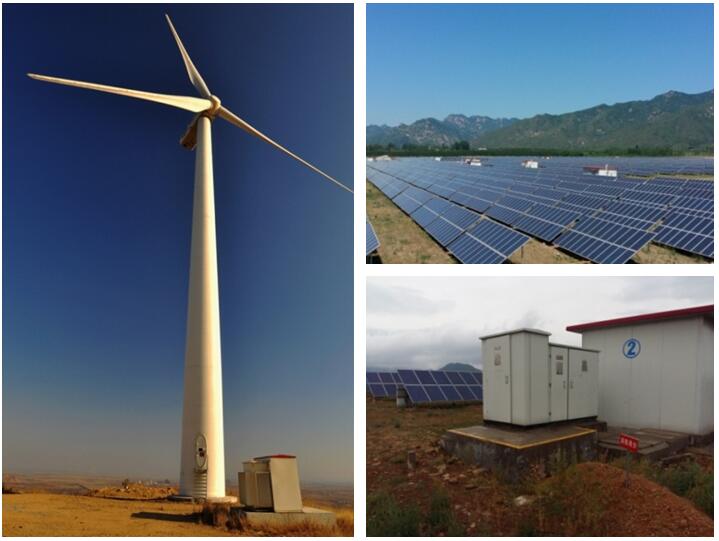

風電塔下的箱變 光伏陣列中的箱變
風機、光伏板的匯流電纜多采用入地直埋方式，通過混凝土底座穿墻孔引入箱變，由于地下電纜未做套管保護，地表的降雨、積水很容易順電纜灌入箱變系統底座基坑，導致箱變底座基坑。存在的運行隱患主要有：
電纜長時間浸水帶險運行，容易發生電纜水樹老化擊穿、電纜搭頭爆炸事故。
高濕度空氣直接導致逆變器柜體內嚴重凝露，危害電器元件使用壽命。
地下水帶來大量泥沙，直接淤塞填埋基坑，日常檢修維護需要反復清淤。
蛇鼠等小動物進入基坑，啃咬破壞電纜，留下運行隱患。

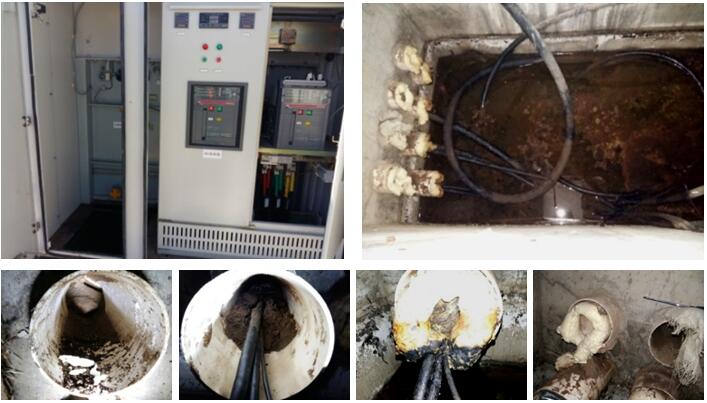

某風電場箱變基坑積水嚴重，穿墻管泥沙淤塞。曾使用發泡膠對管孔封堵處理，效果差。
采用充氣型電纜管道封堵產品處理前效果

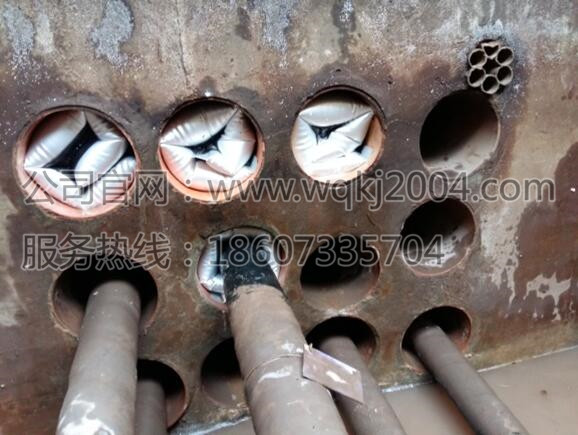

采用充氣型電纜管道封堵產品處理后效果
二、并網升壓站電纜管孔的封堵處理
風電、光伏電場各處箱變的電流集中到升壓站進行并網前的匯流控制處理。升壓站較多設置在地下室，電纜進出的穿墻管孔如果保護措施不到位，同樣會出現電纜管進水的問題。

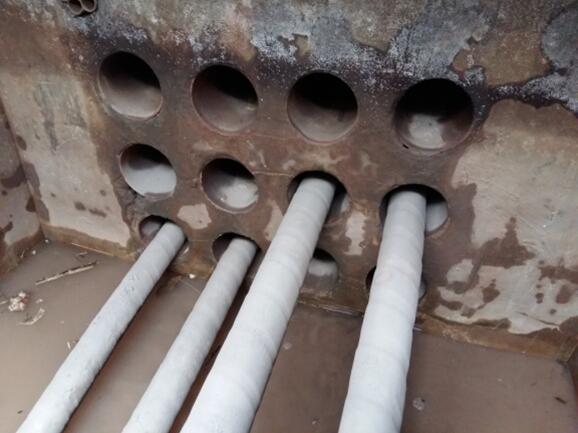

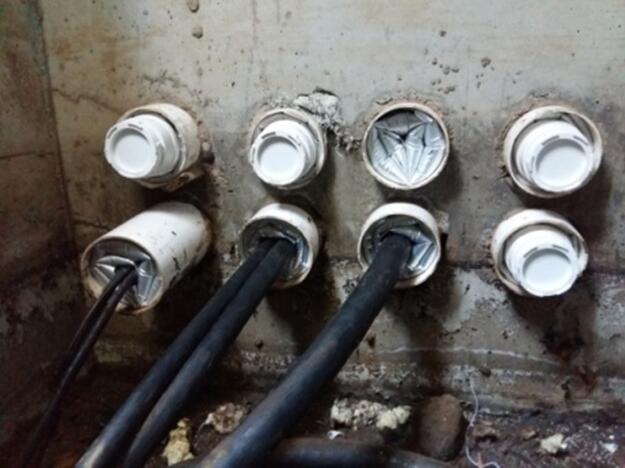

并網升壓站電纜管孔的封堵處理前 并網升壓站電纜管孔的封堵處理后
采用WQ-TEK®充氣型電纜管道封堵產品對箱變底座電纜管孔封堵處理后，徹底解決了地下水、泥沙灌入基坑內的問題，保持箱變室運行環境干燥清潔。經過雨季的檢驗，沒有再出現箱變柜體嚴重凝露或電纜搭頭進水擊穿等故障。
WQ-TEK®充氣型電纜管道封堵系統特性
防水、耐壓、抗腐蝕材料制成的氣囊，通過膨脹擠壓的方式對電纜管孔與電纜之間的縫隙緊密填充，阻斷污水、泥沙、小動物進入管道。確保電纜及配電設備運行環境干燥清潔。
充氣型管道密封氣囊封堵原理
1、安裝不需要大型設備，單人3分鐘完成操作。即使在擁擠復雜的環境內也能快速安裝。可在有水流動的管道中安裝，適合電纜管道應急搶修的需要。
2、可以對空置管孔、單孔多根電纜管孔、不規則變形管孔進行適應性封堵，使用輔助安裝配件能解決多根電纜間的滲漏。
3、能適應大范圍的溫差變化，-15℃—60℃間氣囊及防水密封材料不出現老化。可長時間經受酸堿污水的浸泡。并且能夠承受較大水柱壓力的沖擊。
4、在電纜與管道間形成一個柔性緩沖密封環，能承受小范圍的電纜軸向拉伸以及低頻震動，避免電纜拖拽可能出現的外保護層磨損。產品耐穿刺大于100N，破裂壓強大于0.9 Mpa。膨脹形成的弧形表面有彈性，不易遭受小動物的啃咬破壞。
5、不出現人為破壞的情況下，20年內不出現漏水漏氣，不需要反復更換。不同于輪胎或充氣玩具，產品氣密性先進可靠，不需要周期性補充氣壓。
WQ-TEK®充氣型電纜管道封堵系統專業制造商與技術服務商——株洲市完全科技有限公司，歡迎垂詢!
